von Olaf Zimmermann

Historische Computer lassen sich in ihrer Idee nicht nur durch den Erhalt von Originalgeräte bewahren. Spannend sind auch Nachbauten, moderne Bausätze und Neuinterpretationen, die alte Rechnerarchitekturen wieder praktisch benutzbar machen.

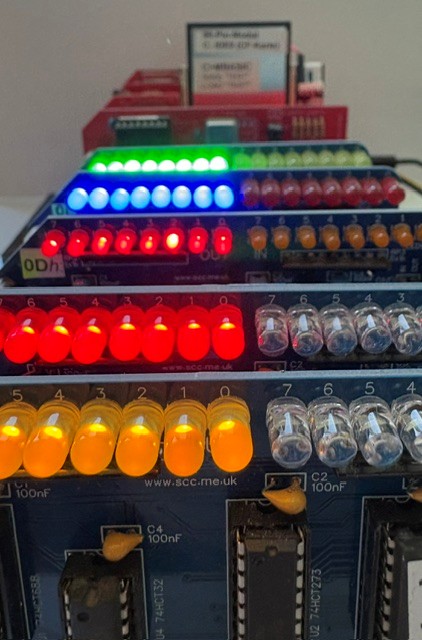

Cousins Z80-Computer SC710 (2020)

Diese Seite versammelt einen besonderen Teil meiner kleinen Sammlung: Nachbauten historischer Computer, moderne Selbstbau- und Lehrsysteme sowie neue Retro-Rechner, die klassische Mikrocomputertechnik wieder praktisch erfahrbar machen. Der Reiz dieser Systeme liegt gerade darin, dass sie nicht einfach nur alte Computer kopieren. Viele dieser Rechner übersetzen historische Konzepte in eine heutige, besser handhabbare Form. Ein Z80-System kann heute mit CompactFlash-Karte, SD-Karte, serieller USB-Anbindung oder moderner Firmware betrieben werden, ohne den historischen Kern zu verlieren. Ein 6502-System kann den Geist von Apple-1, KIM-1 oder frühen Einplatinenrechnern aufnehmen und zugleich stabiler, leichter zugänglich und besser dokumentiert sein als viele Originalgeräte. Besonders spannend ist die Rolle der Fan- und Entwicklerkreise. Viele dieser Projekte leben davon, dass Schaltpläne, ROM-Images, Firmware, Platinenlayouts, Stücklisten, Fehlerkorrekturen und Erweiterungen öffentlich diskutiert und weiterentwickelt werden. Foren, private Webseiten, Mailinglisten und heute sehr häufig auch GitHub-Repositories ersetzen dabei ein Stück weit das, was früher Herstellerunterlagen, Vereinshefte oder Zeitschriftenartikel waren. Aus einzelnen Bausätzen entstehen dadurch oft lebendige Plattformen: jemand verbessert die Firmware, jemand ergänzt ein Speicherinterface, jemand schreibt ein Monitorprogramm, jemand dokumentiert die Inbetriebnahme oder stellt neue CP/M-Images bereit. Diese Nachbauten sind deshalb keine bloßen Attrappen und auch keine reinen Nostalgieobjekte. Sie machen sichtbar, wie Computer tatsächlich funktionieren: Prozessor, Adressbus, Datenbus, ROM, RAM, Ein- und Ausgabe, Takt, Reset, serielle Schnittstelle und Monitorprogramm lassen sich messen, verändern und erweitern. Für meine Sammlung sind sie daher besonders wertvoll, weil sie den historischen Blick mit praktischer Arbeit verbinden. Dabei handelt es sich nicht immer um direkte 1:1-Kopien historischer Originale. Einige Systeme sind möglichst nahe am historischen Vorbild aufgebaut, etwa der Apple-1 Nachbau, der Amateurcomputer AC1 Nachbau oder der NDR-Kleincomputer Nachbau. Andere Systeme sind moderne Neuinterpretationen klassischer 8-Bit-Architekturen, zum Beispiel der RC2014 Classic II, der AgonLight2, der Olimex Neo6502 Rev.B oder der Sorbus Junior.

Fehler sind in einer solchen Auflistung nicht gänzlich zu vermeiden. Ich freue mich über jeden Hinweis.

Kurzbeschreibungen:

1. myAVR (2004)
   Die myAVR-Plattform wurde ab 2004 vertrieben und basiert auf einem ATmega8 mit 16 MHz. Sie ist kein Nachbau eines bestimmten historischen Heimcomputers, gehört aber als moderne 8-Bit-Lehrplattform in diesen Teil der Sammlung. Sie richtet sich an Ausbildung und Hobby im Bereich Mikrocontroller. Mit 8 kB Flash, 1 kB SRAM und passender Entwicklungsumgebung überträgt sie klassische 8-Bit-Lerninhalte in die AVR-Welt und die 2000er-Jahre.
2. Ju-Te-Computer Nachbau (2007; historisches Vorbild ca. 1989/1990)
   Der Ju+TE-Computer ist ein in der DDR entwickeltes Homecomputersystem und basiert auf dem U883, der DDR-Variante des Zilog Z8 Mikrocontrollers. Im Gegensatz zu klassischen 8-Bit-Mikroprozessorsystemen integriert der U883 CPU, RAM, ROM, I/O-Ports und Timer in einem Baustein. Ein einfaches BASIC befindet sich im internen ROM (Tiny BASIC). In meiner Sammlung befindet sich ein Nachbau von E. Müller aus dem Jahr 2007.
3. Apple-1 Nachbau (2010; historisches Vorbild 1976)
   Der originale Apple 1 erschien 1976 als einer der ersten Mikrocomputer auf einer einzigen Leiterplatte. Der MOS 6502 mit 1 MHz und 8 kB RAM bildet das technische Herzstück. Der sich in meiner Sammlung befindliche Nachbau von 2010 entspricht architektonisch dem Original, ergänzt jedoch ein stabiles Layout und zusätzliche ROM-Inhalte wie BASIC und Assembler. Die Terminalanbindung erfolgt wie 1976 über die Textausgabe des Monitor-ROMs (Woz Monitor). Dieses Gerät zeigt den Ursprung des Personal Computers in seiner reinsten 6502-Form.
4. Amateurcomputer AC1 Nachbau (2010; historisches Vorbild ab 1983)
   Der Amateurcomputer 1 (AC1) entstand Anfang der 1980er-Jahre nicht als Industrieprodukt, sondern als gemeinschaftlich entwickeltes Selbstbauprojekt aus dem Umfeld des Amateurfunks. Eine Gruppe um Frank Heyder konzipierte den Rechner als offene Standardhardware auf Basis des U880 in der DDR. Ziel war ein modularer, nachvollziehbarer Computer für Ausbildung, Experimente und Funkanwendungen. Der AC1 verfügt über getrennte Baugruppen für CPU, Speicher, Ein- und Ausgabe sowie optionale Massenspeicher- und Grafikmodule. Der in meiner Sammlung befindliche Nachbau AC1-2010 greift dieses historische Konzept auf, geht aber technisch weit über einen Original-AC1 hinaus.
5. RC2014 Classic II (2014)
   Der RC2014 Classic II ist ein modulbasierter Z80-Rechner. Er besteht aus getrennten CPU-, ROM-, RAM- und seriellen Modulen und nutzt einen Z80A @ 7,3728 MHz. Mit 32 kB ROM, zum Beispiel Microsoft BASIC oder SCMonitor, und 32 kB RAM ist er ideal für Z80-Assembler und BASIC. Über die Backplane kann das System bis hin zu CP/M-Konfigurationen erweitert werden. In meiner Sammlung steht der RC2014 für die moderne Wiederaufnahme der Z80-Selbstbau- und CP/M-Tradition.
6. NDR-Kleincomputer Nachbau (2017; historisches Vorbild 1984)
   Der NDR-Kleincomputer wurde 1984 als modulares Selbstbausystem veröffentlicht. Er basiert auf einem Z80 mit 1 bis 2 MHz und nutzt separate Karten für CPU, Speicher, I/O und Grafik. Der sich in meiner Sammlung befindliche Nachbau entstand 2017, entspricht jedoch dem Originalaufbau. Der NKC gilt als eines der wichtigsten deutschsprachigen Selbstbauprojekte und ist wegen seiner modularen Bauweise besonders gut geeignet, um Busse, Speicher, I/O-Karten, serielle Schnittstellen und Grafikbaugruppen praktisch zu verstehen.
7. MiniMax8085 (2019)
   Das MiniMax8085-System von Sergey Kiselev ist ein moderner Nachbau eines 8085-Trainingssystems. Das ursprüngliche Design orientiert sich an späten 1970er-Jahren, etwa um 1977. Der konkrete Bausatz in meiner Sammlung stammt von 2019. Mit einem Intel 8085 bei 3 MHz, 2 kB RAM und Monitor-ROM ist es kompakt und übersichtlich. Für meine Sammlung ist es besonders interessant, weil es die Intel-8085-Welt auf eine kleine, gut nachvollziehbare Lehrplattform reduziert.
8. Intel 8088 Minimal SBC (2020)
   Der Intel 8088 Minimal SBC ist ein moderner Einplatinenrechner auf Basis des Intel 8088, einer CPU mit 16-Bit-Innenarchitektur und 8-Bit-externer Datenbusbreite. Er verfügt über 1 MB RAM, ein Monitor-ROM sowie eine serielle Schnittstelle für den Terminalbetrieb. Das kompakte System reduziert die IBM-PC-Architektur auf ihre wesentlichen Kernprinzipien: Segmentregister, Adresslogik und UART. Dadurch macht es die charakteristische Hybridarchitektur des 8088 direkt erfahrbar.
9. SBC6502 Co-opzone (2020)
   Der SBC6502 von Co-opzone ist ein moderner Bausatz von 2020 mit Technikstand 1976. Er nutzt einen MOS 6502 mit 1 MHz, 8 bis 32 kB RAM und ein ROM mit BASIC und Assembler. Die serielle Schnittstelle ermöglicht Terminalbetrieb. Das Board folgt dem Apple-1-Prinzip und eignet sich deshalb besonders für Experimente mit Monitorprogramm, BASIC, Assembler, Speicheraufteilung und einfacher Ein-/Ausgabe.
10. Easy Z80 SBC (ca. 2020er-Jahre)
    Der Easy Z80 SBC ist ein RC2014-kompatibles Einplatinen-System aus den 2020er-Jahren. Er verwendet einen Z80 @ 8 MHz, 64 kB RAM und ein CAT28C64 EEPROM mit RomWBW 3.5.1. Eine echte RS-232-Schnittstelle ermöglicht den Anschluss an PC-Terminalprogramme. Alle Busleitungen sind herausgeführt und erlauben Erweiterungen ohne separate Backplane. Er ist ein sofort einsatzbereites Z80-System mit CP/M-Option im modernen Homebrew-Stil.
11. Cousins Z80 Computer SC673 (2020)
    Die kompakte 40-Pin-Version SC673 entstand um 2020 und bietet denselben Z80-Kern wie die größeren Cousins-Systeme. Das reduzierte Busformat erlaubt einen einfacheren Aufbau und direkte Anbindung von SD- oder CF-Modulen. Das System bleibt CP/M-fähig und eignet sich besonders für kleinere oder mobile Z80-Projekte. Es zeigt, wie moderne Selbstbauprojekte Z80-Technik effizient umsetzen.
12. Cousins Z80 Computer SC710 (2020)
    Der Cousins-Computer SC710 entstand um 2020 und basiert auf einem Z80 @ 7,3728 MHz. Mit 512 kB RAM, 512 kB Flash und CF-Speicher ist er als modularer 80-Pin-Backplane-Rechner ausgelegt. CPU-, RAM-, ROM-, I/O- und Speichererweiterungen können flexibel gesteckt werden. CP/M 2.2 läuft stabil auf der CF-Karte. Das System ist eine moderne Lehrplattform für Z80-Technik und Busarchitekturen.
13. Zeal 8-Bit Computer (2020)
    Der Zeal 8-Bit Computer stammt aus dem Jahr 2020. Er nutzt einen Z80 mit 7,3728 MHz, 512 kB Flash, 512 kB RAM und läuft mit CP/M 2.2. SD- und CF-Unterstützung bieten komfortable Massenspeicherlösungen. Der Zeal ist ein modernes CP/M-System und reiht sich in die RC2014-artigen Plattformen ein.
14. Gigatron TTL (2020)
    Der Gigatron TTL ist ein moderner 8-Bit-Rechner, der ohne Mikroprozessor auskommt. Seine CPU entsteht aus diskreter 74HC-Logik: Register, ALU, Busse und fest verdrahtete Steuerlogik. Programme laufen aus ROM, Daten liegen in RAM; Video und Audio werden zyklengenau aus der Logik heraus erzeugt. In meiner kleinen Sammlung steht der Gigatron für die aktuelle Retro- und Homebrew-Renaissance und macht die Prinzipien eines Computers auf Baustein-Ebene besonders anschaulich.
15. AgonLight2 (2022)
    Der AgonLight2 erschien 2022 als modernes eZ80-System und zählt zu den fortschrittlichsten offenen Z80-Plattformen. Der eZ80F92 arbeitet intern mit 18 MHz, bleibt aber Befehl für Befehl Z80-kompatibel. Mit 512 kB RAM, VGA-Ausgang, PS/2-Tastatur und SD-Karte ist das System sofort einsatzbereit. BBC BASIC ist integriert, wodurch Programme direkt nach dem Einschalten erstellt werden können. Die Firmware Agon MOS ermöglicht Dateizugriffe, Gerätefunktionen und bietet ein konsistentes API. Der AgonLight2 verbindet klassische 8-Bit-Architektur mit moderner Embedded-Technik der 2020er-Jahre.
16. Olimex Neo6502 Rev.A (2023)
    Der Neo6502 Rev.A erschien 2023 als moderne 6502-Lehrplattform. Er nutzt einen W65C02, 128 kB RAM, 128 kB Flash, VGA-Textausgabe, PS/2-Tastatur, Audio und SD-Karte über RP2040. Das Board ist sofort lauffähig und ermöglicht direkten Zugriff auf die 6502-Architektur in aktueller Hardware. Für meine Sammlung ist der Neo6502 interessant, weil er klassische 6502-Programmierung mit moderner Peripherie verbindet.
17. Co-opzone V3.06 (2024)
    Der Co-opzone 2024 V.3.06 ist ein moderner 65C02-Einplatinenrechner und stammt aus dem Jahr 2024. Er integriert eine R65C02PI-CPU, RAM, ROM-Monitor, Taktgenerator und serielle Schnittstelle auf einer Platine. Das System folgt der klassischen Apple-1/6502-Architektur, jedoch in moderner und elektrisch stabiler Form. Es ist ideal für Maschinenprogrammierung, Busanalyse und Lehrzwecke in der aktuellen 8-Bit-Renaissance.
18. Olimex Neo6502 Rev.B (2024)
    Der Neo6502 Rev.B folgte 2024 als überarbeitete Version des Rev.A. Er verfügt über dieselbe W65C02-Architektur, 128 kB RAM/Flash, VGA, PS/2, Audio und SD-Support, bietet aber optimierte Spannungsversorgung und Signalführung. Er ist eine stabilere, weiterentwickelte Variante der Plattform und ergänzt den Neo6502 Rev.A als zweite Ausbaustufe dieser modernen 6502-Lehrumgebung.
19. Sorbus Junior (2024)
    Der Sorbus Junior ist ein modernes 65C02-System und setzt auf ein Minimalprinzip: Eine 65C02-CPU wird mit einer RP2040-Platine kombiniert, die als RAM/ROM-Subsystem und serielle I/O fungiert. Das System kann unterschiedliche Betriebsarten bereitstellen, zum Beispiel Monitor, Apple-1-Emulation oder Native Mode, und bleibt dabei hardwareseitig sehr schlank. Ziel ist eine kostengünstige, gut nachvollziehbare 6502-Plattform für Experimente, Lernzwecke und I/O-Versuche, bei der ein großer Teil der Peripherie durch die RP2040-Logik abgebildet wird.
20. Pocket8086 Retro DOS Computer (8086YES!, China, ab 2024)
    Der Pocket8086 Retro DOS Computer ist ein moderner, kompakter PC-XT-kompatibler Retro-Computer des chinesischen Herstellers bzw. Designers 8086YES! / WWW.8086CPU.COM. Der Pocket8086 unterstützt 8086-, 8088-, NEC-V20- und NEC-V30-Prozessoren und arbeitet mit 4,77 MHz bzw. im Turbo-Modus mit 10 MHz. Zur Ausstattung gehören 768 KB RAM, CompactFlash-Speicher, CH375B-USB-Massenspeicheranbindung, VGA-Grafik, OPL3-kompatibler Sound, PS/2-Anschluss, eingebauter Akku sowie DOS 6.22 und Windows 3.0/3.1 als nutzbare Retro-Softwareumgebung. In meiner Sammlung steht er für eine moderne, kompakte Wiederbelebung der frühen DOS- und PC-XT-Welt.
